济南市鸿慷机电设备有限公司位于交通便利的泉城济南，是全球生产滚动轴承和直线运动产品的领导企业---德国舍弗勒集团在山东的授权代理商。公司专营舍弗勒集团旗下两大品牌INA轴承和FAG轴承，是一家顺应经济发展需要而诞生的专业化新型高端轴承公司。多年来一直从事轴承的销售和售后技术支持，在机械行业技术方面有着非常丰富的经验，今天济南鸿慷机电进口轴承专家为大家介绍一下水泥立磨磨辊轴承的应用。
对于立磨来说，磨辊是立磨的心脏，而磨辊轴承则是磨辊的心脏，磨辊轴承的正常工作是立磨可靠运行的关键。磨辊轴承是在高温、冲击、重载、低速的复杂环境下运行的，磨辊外部还有高粉尘等更加恶劣的工况，如何在这种工况正确使用好磨辊轴承、延长其使用寿命一直是用户及设计者所关注的问题。因此分析轴承在使用过程中的失效形式及如何避免显得尤为重要。

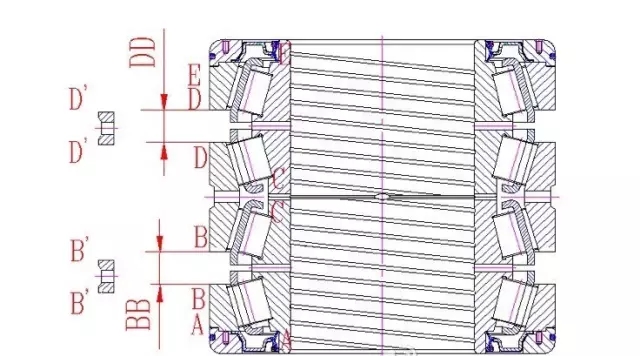

1.1 接触疲劳失效
轴承工作表面受到交变应力的作用而导致失效。 主要发生在轴承工作表面，往往伴随着疲劳裂纹，这种失效形式先从接触表面以下最大交变切应力处产生，然后扩展到表面形成不同的剥落形状。它的形成过程及后果是：点蚀—麻点剥落—浅层剥落—深层剥落。
1.2 磨损失效
轴承磨损失效是指表面之间的相对滑动摩擦导致其工作表面金属不断磨损而产生的失效。磨损失效按磨损形式通常可分为磨粒磨损和粘着磨损。磨粒磨损指轴承工作表面之间挤入外来坚硬粒子或硬质异物或金属表面的磨屑且接触表面相对滑动而引起的磨损。粘着磨损指由于摩擦表面的显微凸起或异物使摩擦面受力不均，在润滑条件严重恶化时，因局部摩擦生热，易造成摩擦面局部变形和摩擦显微焊合现象，严重时表面金属可能局部熔化，接触面上作用力将局部摩擦焊接点从基体上撕裂而增大塑性变形。
磨损失效发生时，首先在轴承的表面有持续的磨损，导致轴承零件逐渐损坏，进一步造成轴承尺寸精度丧失及其它相关问题。 它的形成过程及后果是：磨损—形状变化—配合间隙增大及工作表面形貌变化—润滑剂污染—润滑功能完全丧失—轴承丧失旋转精度乃至不能正常运转。
1.3 断裂失效
这种失效主要由两大因素造成：过载和缺陷。当载荷超过强度极限时会发生过载断裂。轴承零件的微裂纹、缩孔、气泡、大块外来杂物、过热组织及局部烧伤等缺陷在冲击过载或剧烈振动时也会在缺陷处引起断裂。
1.4 轴承游隙变化失效
这种失效往往是由内、外在因素共同作用造成的，这种失效发生时，首先是配合间隙改变，进而造成轴承精度降低，以致造成“咬死”现象。外在因素主要指过盈量过大、安装不到位、温升引起膨胀量、瞬时过载等；内在因素主要有残余奥氏体和残余应力处于不稳定状态等。
2 磨辊轴承寿命的影响因素
影响磨辊轴承寿命的因素主要有以下几个方面：轴承本身情况、轴承使用情况、磨机的运行情况、轴承的存储等等。
2.1 轴承本身情况
轴承的材料、热处理工艺，以及其强度和耐磨性、表面结构、内部几何构造等都会影响到轴承的使用寿命。对于使用者和设计者来说，应该了解轴承的工况及载荷状态，在选用轴承时提供相关参数及工况，轴承的具体问题可由轴承厂家考虑。
2.2 轴承使用方面
轴承使用方面是用户能主观控制的方面，也是影响轴承寿命的关键，从安装到具体操作以及维护保养的各个环节，都渗透着影响轴承寿命的因素。
安装方面：磨辊轴承的安装质量是影响其使用寿命的重要因素，很多磨辊轴承提前失效或损坏都与装配不当有关。用户在更换磨辊轴承时必须严格按说明书的要求进行， 装得过松或过紧都将造成磨辊轴承的提前损坏。
在具体安装过程中首先要避免锤击。轴承安装要进行加热，加热时注意加热位置及温度的控制，要求油在冷态时同轴承一起加热，温度控制在100~110℃； 安装完轴承后，要用煤油清洗；整个磨辊装配后必须进行打压试验，试验压力为0.05MPa，保压30分钟［3］。
使用方面：主要包括密封、润滑及监测。
密封对轴承的工作寿命也有很大的影响。密封的作用是防止润滑油从轴承向外泄漏，同时防止外界粉尘物进入轴承。在高粉尘的工作环境中，若大量微小硬质颗粒进入立磨磨辊轴承内部，将恶化轴承工作环境，降低润滑效果，甚至在滚道面形成压痕，引起点蚀甚至滚道面剥落，降低轴承的工作寿命。因此，选择高可靠性的密封部件，对提高轴承工作寿命至关重要。磨辊轴承处的密封都采用密封风形式，即用压缩空气阻止磨腔内的粉尘进入轴承润滑油中。密封风要有一定的压力，同时风环处的间隙不能过大，对于MLS立磨来说，密封风压力要达到5000Pa以上，风环间隙小于3~5mm，保证风环处的风速在50m/s以上，才能起到有效密封效果。
在高温、冲击、重载、低速的应用环境中，轴承的良好润滑条件很难形成，恶劣的粉尘环境及冲击更加恶化了润滑状况。实际应用结果表明，大多数的磨辊轴承损坏都是轴承润滑不当的结果。
由于MLS立磨采用油池润滑，不能有效带走轴承工作时产生的热量，不易去除轴承内部存在的微小杂质，净化轴承工作环境。所以润滑油的选择就显得尤为重要。润滑油的选择要注意牌号、质量，同时要求润滑油要带有极压添加剂，推荐选择ISO VG 680 PAG型合成润滑油，同时必须满足100℃油品粘度大于90cSt。润滑油油量要适宜，油样定期检查，看其是否含有杂质、水及磨粒等。
监测保护方面：密封压力和轴承温度要实时监测，控制逻辑及联锁不能随便摘除，发现密封压力及轴承温度不正常时，要及时停磨，以防造成磨辊轴承的损坏。
2.3 磨机运行情况
磨机的振动会影响轴承的使用寿命，因此在磨机运行中减小振动，特别是水平振动，可为磨辊轴承的良好运行提供可靠地保障。MLS立磨的加载方式为压力框架集中加载，随着磨盘的转动，在压力框架处会产生一个水平的切向附加力，因此对于大型立磨，该处都加有缓冲装置，缓冲装置的有效工作是减小水平振动的关键。
2.4 轴承的储存
轴承的不正确储存也是影响其寿命的一个因素，如果轴承没有水平放置，会影响其游隙精度；如果包装不严密，遇到潮湿空气会造成轴承工作表面锈蚀，进而产生微小麻坑，在运行时会产生应力集中点，进而造成失效，影响寿命。
作为磨辊的核心部件，避免磨辊轴承的失效、保证磨辊轴承的使用寿命，是磨机有效运行的关键。从磨辊轴承的选择、安装、使用、维护等各个环节，都隐藏着影响轴承寿命的因素，用户一定要做好各环节的工作，才能保证磨辊轴承乃至整个生产线的正常运行。
如果您对山东进口轴承、FAG轴承、INA轴承感兴趣或者有疑问的话，请点击联系我们网页右侧的在线客服，或致电：400-086-9890，山东进口轴承供应商——您全程贴心的采购顾问。
——责任编辑：济南鸿慷机电设备公司01销售顾问
版权所有www.fag66.com（济南鸿慷）转载请注明出处
