【山东进口轴承】紧定套简介及型号汇总

字号：T|T

文章出处：www.fag66.com/?liwen0112网责任编辑：作者：人气：-发表时间：2015-01-03 16:00:00

济南市鸿慷机电设备有限公司位于交通便利的泉城济南，是全球生产滚动轴承和直线运动产品的领导企业---德国舍弗勒集团在山东的授权代理商。公司专营舍弗勒集团旗下两大品牌INA轴承和FAG轴承，是一家顺应经济发展需要而诞生的专业化新型高端轴承公司。多年来一直从事轴承的销售和售后技术支持，在机械行业技术方面有着非常丰富的经验，今天济南鸿慷机电进口轴承专家为大家介绍一下紧定套简介及型号。

紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。

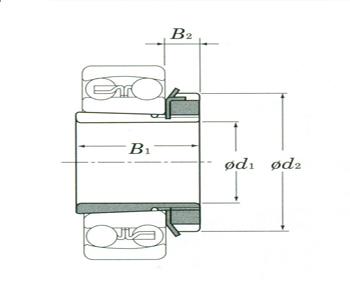

紧定套示意图

紧定套H2系列尺寸和配套轴承型号

紧定套H2系列参数
型号	基本尺寸（mm）				配套轴承型号	质量（kg)
型号	d外径	d1内径	B1宽度	d2帽外径	调心球轴承	质量（kg)
H202	15	12	19	25	1202K
H203	17	14	20	28	1203K
H204	20	17	24	32	1204K	0.036
H205	25	20	26	38	1205K	0.064
H206	30	25	27	45	1206K	0.086
H207	35	30	29	52	1207k	0.12
H208	40	35	31	58	1208K	0.16
H209	45	40	33	65	1209K	0.21
H210	50	45	35	70	1210K	0.24
H211	55	50	37	75	1211K	0.28
H212	60	55	38	80	1212K	0.31
H213	65	60	40	85	1213K	0.36
H214	70	60	41	92	1214K	0.55
H215	75	65	43	98	1215K	0.66
H216	80	70	46	105	1216K	0.81
H217	85	75	50	110	1217K	0.94
H218	90	80	52	120	1218K	1.1
H219	95	85	55	125	1219K	1.25
H220	100	90	58	130	1220K	1.4
H222	110	100	63	145	1222K	1.8

紧定套H3系列尺寸和配套轴承型号

紧定套H3系列参数
型号	基本尺寸（mm）				配套轴承型号		质量（kg)
型号	d外径	d1内径	B1宽度	d2帽外径	调心球轴承	调心滚子轴承	质量（kg)
H302	15	12	22	25	1302K 2202K
H303	17	14	24	28	1303K 2203K
H304	20	17	28	32	1304K 2204K	21304K	0.04
H305	25	20	29	38	1305K 2205K	21305K	0.071
H306	30	25	31	45	1306K 2206K	21306K	0.095
H307	35	30	35	52	1307K 2207K	21307K	0.14
H308	40	35	36	58	1308K 2208K	21308K 22208K	0.17
H309	45	40	39	65	1309K 2209K	21309K 22209K	0.23
H310	50	45	42	70	1310K 2210K	21310K 22210K	0.27
H311	55	50	45	75	1311K 2211K	21311K 22211K	0.32
H312	60	55	47	80	1312K 2212K	21312K 22212K	0.36
H313	65	60	50	85	1313K 2213K	21313K 22213K	0.42
H314	70	60	52	92	1314K 2214K	21314K 22214K	0.67
H315	75	65	55	98	1315K 2215K	21315K 22215K	0.78
H316	80	70	59	105	1316K 2216K	21316K 22216K	0.95
H317	85	75	63	110	1317K 2217K	21317K 22217K	1.1
H318	90	80	65	120	1318K 2218K	21318K 22218K	1.3
H319	95	85	68	125	1319K 2219K	21319K 22219K	1.4
H320	100	90	71	130	1320K 2220K	21320K 22220K	1.6
H322	110	100	77	145	1322K 2222K	21322K 22222K	2.05

紧定套H30系列尺寸和配套轴承型号

紧定套H30系列参数
型号	基本尺寸（mm）				配套轴承型号	质量（kg)
型号	d外径	d1内径	B1宽度	d2帽外径	调心滚子轴承	质量（kg)
H3024	120	110	72	145	23024K	1.8
H3026	130	115	80	155	23026K	2.8
H3028	140	125	82	165	23028K	3.05
H3030	150	135	87	180	23030K	3.75
H3032	160	140	93	190	23032K	5.1
H3034	170	150	101	200	23034K	5.8
H3036	180	160	109	210	23036K	6.7
H3038	190	170	112	220	23038K	7.25
H3040	200	180	120	240	23040K	8.9
H3044	220	200	126	260	23044K	9.9
H3048	240	220	133	290	23048K	12
H3052	260	240	145	310	23052K	13.5
H3056	280	260	152	330	23056K	16
H3060	300	280	168	360	23060K	20.5
H3064	320	300	171	380	23064K	22
H3068	340	320	187	400	23068K	27
H3072	360	340	188	420	23072K	29
H3076	380	360	193	450	23076K	35.5
H3080	400	380	210	470	23080K	40
H3084	420	400	212	490	23084K	47
H3088	440	410	228	520	23088K	65
H3092	460	430	234	540	23092K	71
H3096	480	450	237	560	23096K	75
H30/500	500	470	247	580	230/500K	82
H30/530	530	500	265	630	230/530K	105
H30/560	560	530	282	650	230/560K	112
H30/600	600	560	289	700	230/600K	147
H30/630	630	600	301	730	230/630K	138
H30/670	670	630	324	780	230/670K	190
H30/710	710	670	342	830	230/710K	228
H30/750	750	710	356	870	230/750K	246
H30/800	800	750	366	920	230/800K	302
H30/850	850	800	380	980	230/850K	341
H30/900	900	850	400	1030	230/900K	387
H30/950	950	900	420	1080	230/950K	424
H30/1000	1000	950	430	1140	230/1000K	470
H30/1060	1060	1000	447	1200	230/1060K	571

紧定套H31系列尺寸和配套轴承型号

紧定套H31系列参数
型号	基本尺寸（mm）				配套轴承型号		质量（kg)
型号	d外径	d1内径	B1宽度	d2帽外径	调心滚子轴承		质量（kg)
H3120	100	90	76	130	23120K		1.80
H3122	110	100	81	145	23122K	22222K	2.10
H3124	120	110	88	155	23124K	22224K	2.50
H3126	130	115	92	165	23126K	22226K	3.45
H3128	140	125	97	180	23128K	22228K	4.10
H3130	150	135	111	195	23130K	22230K	5.25
H3132	160	140	119	210	23132K	22232K	7.25
H3134	170	150	122	220	23134K	22234K	8.10
H3136	180	160	131	230	23136K	22236K	9.15
H3138	190	170	141	240	23138K	22238K	10.5
H3140	200	180	150	250	23140K	22240K	12.0
H3144	220	200	161	280	23144K	22244K	15.0
H3148	240	220	172	300	23148K	22248K	16.0
H3152	260	240	190	330	23152K	22252K	21.0
H3156	280	260	195	350	23156K	22256K	23.0
H3160	300	280	208	380	23160K	22260K	29.0
H3164	320	300	226	400	23164K	22264K	32.0
H3168	340	320	254	440	23168K	--	50.0
H3172	360	340	259	460	23172K	--	56.0
H3176	380	360	264	490	23176K	--	61.5
H3180	400	380	272	520	23180K	--	73.0
H3184	420	400	304	540	23184K	--	80.0
H3188	440	410	307	560	23188K	--	95.0
H3192	460	430	326	580	23192K	--	119
H3196	480	450	335	620	23196K	--	135
H31/500	500	470	356	630	231/500K	--	145
H31/530	530	500	364	670	231/530K	--	161
H31/560	560	530	377	710	231/560K	--	185
H31/600	600	560	399	750	231/600K	--	234
H31/630	630	600	424	800	231/630K	--	254
H31/670	670	630	456	850	231/670K	--	340
H31/710	710	670	467	900	231/710K	--	392
H31/750	750	710	493	950	231/750K	--	451
H31/800	800	750	505	1000	231/800K	--	535
H31/850	850	800	536	1060	231/850K	--	616
H31/900	900	850	557	1120	231/900K	--	677
H31/950	950	900	583	1170	231/950K	--	738
H31/1000	1000	950	609	1240	231/1000K	--	842
H31/1060	1060	1000	622	1300	231/1060K	--	984

紧定套H23系列尺寸和配套轴承型号

紧定套H23系列参数
型号	基本尺寸（mm）				配套轴承型号		质量（kg）
型号	d外径	d1内径	B1宽度	d2帽外径	调心球轴承	调心滚子轴承	质量（kg）
H2302	15	12	25	25	--	--	--
H2303	17	14	27	28	--	--	--
H2304	20	17	31	32	2304K	--	0.05
H2305	25	20	35	38	2305K	--	0.085
H2306	30	25	38	45	2306K	--	0.11
H2307	35	30	43	52	2307K	--	0.16
H2308	40	35	46	58	2308K	22308K	0.22
H2309	45	40	50	65	2309K	22309K	0.27
H2310	50	45	55	70	2310K	22310K	0.34
H2311	55	50	59	75	2311K	22311K	0.39
H2312	60	55	62	80	2312K	22312K	0.45
H2313	65	60	65	85	2313K	22313K	0.52
H2314	70	60	68	92	2314K	22314K	0.88
H2315	75	65	73	98	2315K	22315K	1.1
H2316	80	70	78	105	2316K	22316K	1.2
H2317	85	75	82	110	2317K	22317K	1.35
H2318	90	80	86	120	2318K	22318K	1.6
H2319	95	85	90	125	2319K	22319K	1.8
H2320	100	90	97	130	2320K	22320K	2
H2322	110	100	105	145	2322K	22322K	2.75
H2324	120	110	112	155	--	22324K 23224K	3
H2326	130	115	121	165	--	22326K 23226K	4.45
H2328	140	125	131	180	--	22328K 23228K	5.4
H2330	150	135	139	195	--	22330K 23230K	6.4
H2332	160	140	147	210	--	22332K 23232K	8.8
H2334	170	150	154	220	--	22334K 23234K	9.9
H2336	180	160	161	230	--	22336K 23236K	11
H2338	190	170	169	240	--	22338K 23238K	12
H2340	200	180	176	250	--	22340K 23240K	13.5
H2344	220	200	186	280	--	22344K 23244K	17
H2348	240	220	199	300	--	22348K 23248K	19
H2352	260	240	211	330	--	22352K 23252K	23
H2356	280	260	224	350	--	22356K 23256K	27

紧定套H32系列尺寸和配套轴承型号

紧定套H32系列参数
型号	基本尺寸（mm）				配套轴承型号	质量（kg）
型号	d外径	d1内径	B1宽度	d2帽外径	调心球轴承	质量（kg）
H3260	300	280	240	380	23260K	32
H3264	320	300	258	400	23264K	35
H3268	340	320	288	440	23268K	51.5
H3272	360	340	299	460	23272K	60.5
H3276	380	360	310	490	23276K	69.5
H3280	400	380	328	520	23280K	87
H3284	420	400	352	540	23284K	96
H3288	440	410	361	560	23288K	117
H3292	460	430	382	580	23292K	134
H3296	480	450	397	620	23296K	153
H32/500	500	470	428	630	232/500K	170
H32/530	530	500	447	670	232/530K	192
H32/560	560	530	462	710	232/560K	219
H32/600	600	560	487	750	232/600K	278
H32/630	630	600	521	800	232/630K	300
H32/670	670	630	558	850	232/670K	401
H32/710	710	670	572	900	232/710K	459
H32/750	750	710	603	950	232/750K	526
H32/800	800	750	618	1000	232/800K	629
H32/850	850	800	651	1060	232/850K	722
H32/900	900	850	660	1120	232/900K	776
H32/950	950	900	675	1170	232/950K	834
H32/1000	1000	950	707	1240	232/1000K	952

紧定套H39系列尺寸和配套轴承型号

紧定套H39系列参数
型号	基本尺寸（mm）				配套轴承型号	质量（kg)
型号	d外径	d1内径	B1宽度	d2帽外径	调心滚子轴承	质量（kg)
H3924	120	110	60	145	23924K	1.7
H3926	130	115	65	155	23926K	2.4
H3928	140	125	66	165	23928K	2.7
H3930	150	135	76	180	23930K	3.6
H3932	160	140	78	190	23932K	4.6
H3934	170	150	79	200	23934K	5
H3936	180	160	87	210	23936K	5.7
H3938	190	170	89	220	23938K	6.2
H3940	200	180	98	240	23940K	7.9
H3944	220	200	96	260	23944K	7.95
H3948	240	220	101	290	23948K	11
H3952	260	240	116	310	23952K	11.7
H3956	280	260	121	330	23956K	15.3
H3960	300	280	140	360	23960K	20
H3964	320	300	140	380	23964K	21.5
H3968	340	320	144	400	23968K	24.5
H3972	360	340	144	420	23972K	25.2
H3976	380	360	164	450	23976K	31.5
H3980	400	380	168	470	23980K	35
H3984	420	400	168	490	23984K	36
H3988	440	410	189	520	23988K	58
H3992	460	430	189	540	23992K	60
H3996	480	450	200	560	23996K	66
H39/500	500	470	208	580	239/500K	74.3
H39/530	530	500	216	630	239/530K	87.9
H39/560	560	530	227	650	239/560K	95
H39/600	600	560	239	700	239/600K	127
H39/630	630	600	254	730	239/630K	124
H39/670	670	630	264	780	239/670K	162
H39/710	710	670	286	830	239/710K	183
H39/750	750	710	291	870	239/750K	211
H39/800	800	750	303	920	239/800K	259
H39/850	850	800	308	980	239/850K	288
H39/900	900	850	326	1030	239/900K	330
H39/950	950	900	344	1080	239/950K	362
H39/1000	1000	950	358	1140	239/1000K	407
H39/1060	1060	1000	372	1200	239/1060K	490

如果您对山东进口轴承、FAG轴承、INA轴承感兴趣或者有疑问的话，请点击联系我们网页右侧的在线客服，或致电：400-086-9890，山东进口轴承供应商——您全程贴心的采购顾问。
